La disposizione dei punti in Autodesk è oggi un passaggio fondamentale per chi lavora nel settore AEC (Architecture, Engineering & Construction). Non si tratta più soltanto di organizzare elementi all’interno di un disegno CAD, ma di gestire informazioni precise che collegano il modello digitale alla realizzazione fisica.
In questo articolo vedremo che cos’è Autodesk Point Layout, come funziona e quali vantaggi offre nella gestione dei punti, approfondendo il passaggio dal modello BIM al cantiere, l’automazione dei processi e il controllo della qualità.
Cos’è Autodesk Point Layout e cosa permette di fare
Autodesk Point Layout è un software progettato per creare, gestire e trasferire punti di layout a partire da modelli CAD e BIM. In altre parole, consente di estrarre coordinate precise dagli elementi progettati e utilizzarle direttamente in cantiere per il tracciamento.
Questo significa che elementi come impianti, strutture o componenti architettonici possono essere tradotti in punti reali, utilizzabili da strumenti di rilievo. Il vantaggio principale è la riduzione degli errori manuali e una maggiore coerenza tra progetto e costruzione.
Rispetto alla gestione tradizionale dei punti in AutoCAD o Civil 3D, Point Layout introduce un approccio più integrato e orientato al campo operativo.
Come avviene il passaggio dal modello al cantiere?

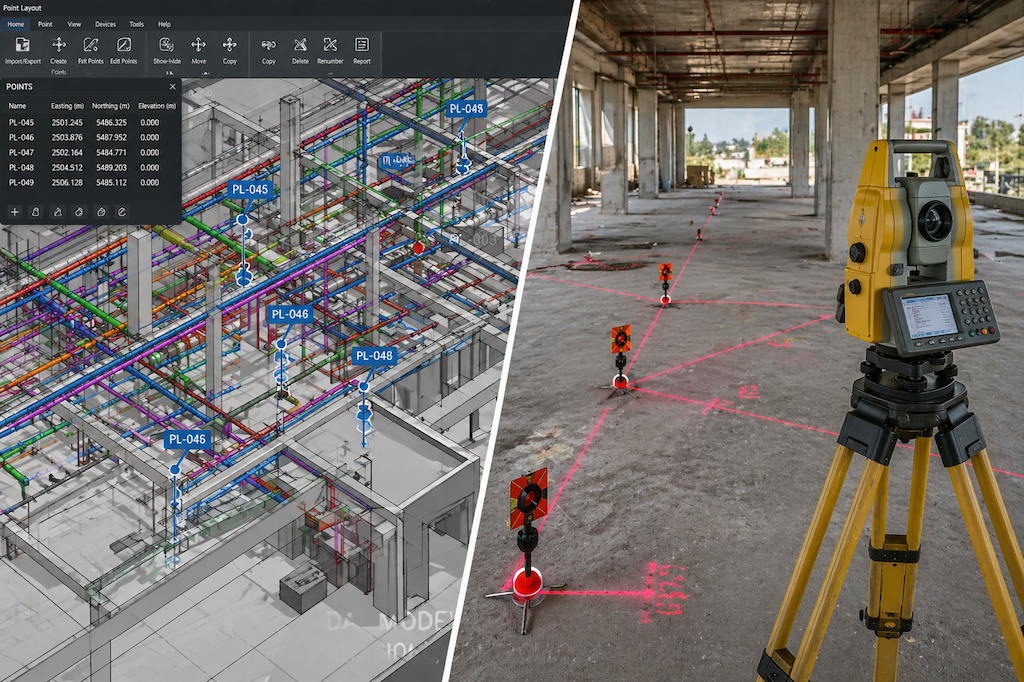

Uno degli aspetti centrali della disposizione dei punti con Autodesk Point Layout è il collegamento diretto tra modello digitale e attività di cantiere.
Il software consente di lavorare con file provenienti da AutoCAD, Revit e Navisworks, generando punti direttamente sugli oggetti del modello. Questi punti possono poi essere esportati in formati compatibili con strumenti di rilievo come le stazioni totali robotizzate.
In questo modo, le coordinate progettuali vengono trasferite senza reinterpretazioni, riducendo il rischio di errori e velocizzando le operazioni di tracciamento. È un passaggio chiave per rendere il processo costruttivo più affidabile e digitale.
Creazione automatica dei punti: cosa cambia davvero?
La creazione dei punti non avviene più solo manualmente. Con Autodesk Point Layout è possibile generarli in modo automatico, partendo dagli elementi del modello.
Questo approccio consente di risparmiare tempo e garantire maggiore uniformità. Ad esempio, è possibile definire regole per generare punti su specifiche categorie di oggetti, mantenendo coerenza in tutto il progetto.
Un altro aspetto importante è l’aggiornamento: se il modello cambia, anche i punti possono essere aggiornati rapidamente. Questo mantiene allineati progetto e cantiere, evitando disallineamenti che potrebbero causare errori in fase esecutiva.
Controllo qualità: come verificare il costruito
La disposizione dei punti non serve solo per tracciare, ma anche per verificare. Autodesk Point Layout permette infatti di confrontare i dati rilevati in cantiere con quelli di progetto.
Questo processo, noto come verifica “as-built” (cioè dello stato reale costruito), consente di individuare eventuali scostamenti tra progetto e realtà. Intervenire tempestivamente su queste differenze significa evitare problemi più gravi nelle fasi successive.
Il controllo qualità diventa quindi continuo e integrato nel flusso di lavoro, non più un’attività separata o finale.
Vantaggi operativi: un confronto chiaro
|
Aspetto |
Metodo tradizionale |
Autodesk Point Layout |
|
Creazione punti |
Manuale |
Automatica da modello |
|
Precisione |
Dipende dall’operatore |
Elevata e costante |
|
Aggiornamenti |
Complessi e lenti |
Rapidi e sincronizzati |
|
Integrazione cantiere |
Limitata |
Diretta con strumenti di rilievo |
|
Controllo qualità |
Spesso tardivo |
Continuo (as-built) |
Questa tabella evidenzia come l’introduzione di Point Layout migliori in modo significativo l’efficienza e l’affidabilità del processo.
Integrazione con il flusso BIM
Autodesk Point Layout si inserisce perfettamente in un flusso BIM (Building Information Modeling), ovvero un processo basato sulla gestione integrata delle informazioni di progetto.
I punti diventano un collegamento diretto tra modello e realtà fisica, permettendo una comunicazione più chiara tra progettisti, tecnici e operatori in cantiere. Questo riduce incomprensioni e migliora la collaborazione tra le diverse figure coinvolte.
Se vuoi approfondire il tema del BIM (Building Information Modeling) e della gestione delle informazioni di progetto, può essere utile leggere anche il nostro articolo sulle fasi in Revit, un aspetto fondamentale per organizzare correttamente i dati all’interno del modello.
Perché adottare Autodesk Point Layout oggi
Adottare Autodesk Point Layout significa fare un passo verso una gestione più moderna e digitale del cantiere. La disposizione dei punti diventa un processo automatizzato, preciso e integrato, capace di migliorare sia la qualità del lavoro che la produttività.
In un settore sempre più orientato alla digitalizzazione, strumenti come questo permettono di ridurre errori, ottimizzare i tempi e garantire una maggiore coerenza tra ciò che viene progettato e ciò che viene costruito.
Per le aziende che vogliono innovare i propri processi, è una soluzione concreta per portare il BIM dal modello al campo.
